Сұйық (тұздық) өнімге арналған тік қапшықты автоматты түрде толтыратын тығыздағыш машина
Кіріспе :
Бұл құрылғы сұйық және тұтқыр өнімдердің қажеттіліктері үшін әзірленген. Қондырғы тегістеу машинасынан және орау машинасынан тұрады; орау машинасының құрылымы қарапайым және оны басқару оңай; машина қап жасау, толтыру, тығыздау және санау функцияларын біріктіреді. Ол пленканы тарту үшін сервомоторды пайдаланады және ауытқуды автоматты түрде түзету функциясына ие.
PLC басқару компоненттері сенімді өнімділігі бар халықаралық танымал бренд өнімдері болып табылады. Жетілдірілген дизайн машинаның әртүрлі салаларда реттеу, пайдалану және техникалық қызмет көрсету үшін өте ыңғайлы болуын қамтамасыз етеді. Тегістеу машинасының пневматикалық бөлігі пневматикалық компоненттерді қабылдайды; толтыру көлемі мен құю жылдамдығын ерікті түрде реттеуге болады, ал дәлдік жоғары; толтыру қалқаны тамшылатуға және тартылуға қарсы құю құрылғыларын қабылдайды; бұл құрылғыны тұтынушылардың қажеттіліктеріне сәйкес тәртіпсіздікке қарсы толтыруға өзгертуге болады Жүйе; көп басты толтыру; оқшаулау жүйесі; жартылай автоматты немесе толық автоматты құю жүйесі. Тұтынушылардың талаптарына сәйкес, бүкіл блоктың электрлік басқаруы жарылыстан қорғау талаптарына сәйкес келеді.
Төрт, қатысты конфигурация
- Басқару бөлігі қарапайым жұмыс пен тұрақтылықтың артықшылықтары бар сенсорлық экранды қабылдайды;
- Пневматикалық бөлік электромагниттік клапанды, май-су сепараторын және цилиндрді қабылдайды;
- Пленка тарту қозғалтқышы сервомоторды қабылдайды;
- Қаптама машинасының пленка беретін бөлігі қаптама материалының ауытқуын тиімді болдырмау үшін сервопленка салу технологиясын қолданады.

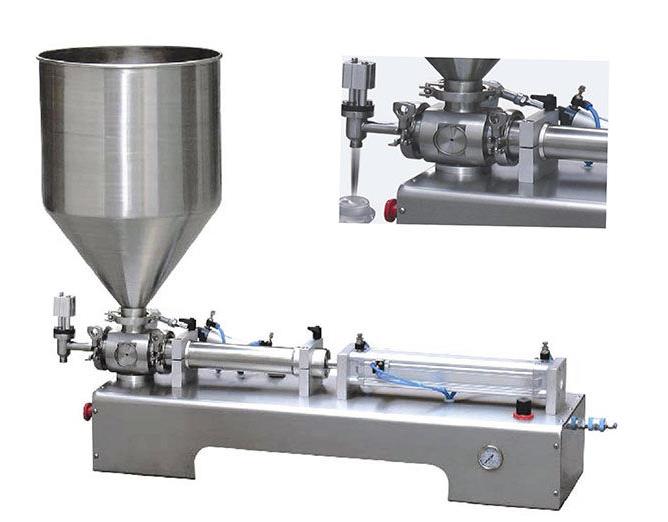

ZL100 поршеньді құю сорғысы 50 л бункер
Поршеньді толтыру сорғы әртүрлі сұйықтықтың көлемін өлшеу үшін кеңінен қолданылады. Жоғары тұрақтылық пен нақты позицияға қол жеткізе алады. Барлық материалдық байланыс бөлігі SUS316 жасаған (Қос қабат)
Өлшем көлемі: 100-500 мл
Пневматикалық компоненттер: SMC/AIR TAC
Дәлдік: 0,5-1%
Жылдамдығы: 20-35 рет/мин
ZL420 VFFS орау машинасы
Тот баспайтын болаттан жасалған бүкіл машина 304. Бұл машина сөмке жасау, кесу, кодты басып шығару және т.б. жабдықталған. Siemens PLC және сенсорлық экран， Panasonic сервомоторы, жапон фото сенсоры, Korean Air клапаны және т.б.. Пленканы тарту жүйесі қабылданған. сервоқозғалтқышты жүргізу жылдамдығын арттырады.
Техникалық параметрлері:
Салмағы: 100-1000г
Қаптама жылдамдығы: 20-30 қап/мин
Сөмке өлшемі: (50-280)*(80-180)мм(L*W)
Сығылған ауаға қажеттілік: 0,6Мпа 0,65м³/мин
Роликтің сыртқы диаметрі: 400мм
Ішкі диаметрі: 75 мм
Машинаның салмағы: 800 кг
Қуат көзі: 5,5кВт 380В±10% 50Гц
Негізгі ерекшеліктері мен сипаттамалары:

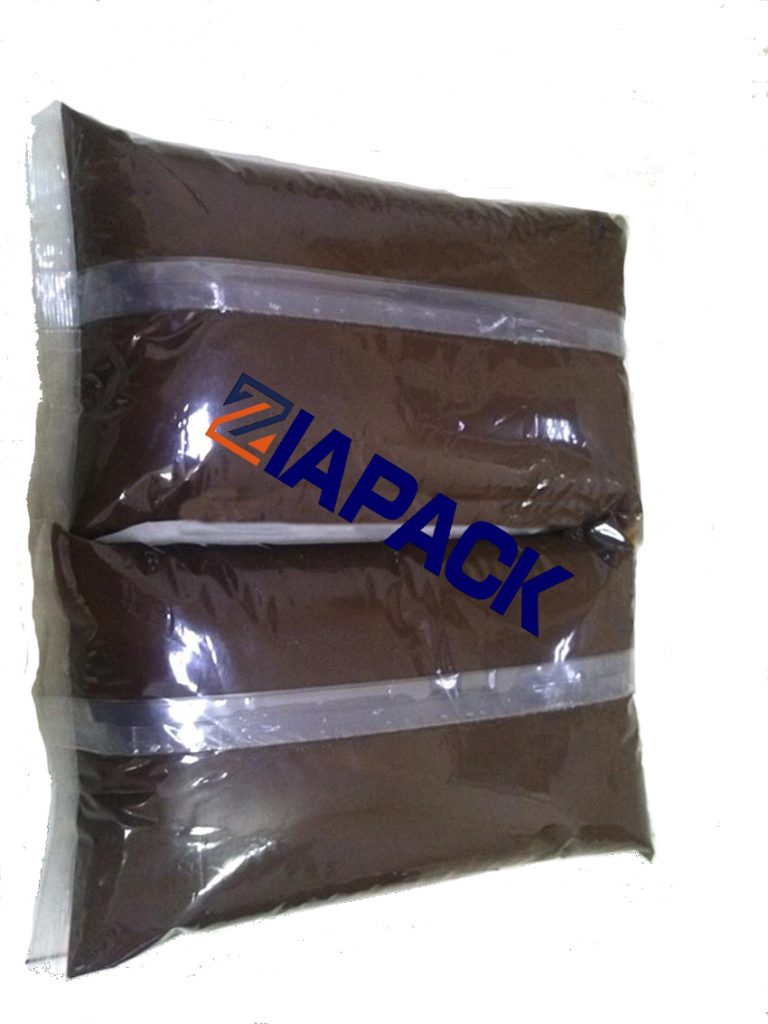

Сөмкелердің кең ассортименті: Жастық және Гуссет дорбалары.
Жоғары жылдамдық: 20-60 қап/мин
Пайдалану оңай: PLC контроллері және түрлі-түсті сенсорлық экран, сенсорлық экрандағы ақаулық көрсеткіші.
Реттеу оңай: әртүрлі сөмкелерді өзгерту үшін шамамен 10 минут.
Жиілікті басқару: жылдамдық диапазондағы жиіліктік түрлендіру арқылы реттеледі.
Жоғары автоматтандыру: өлшеу және орау процесінде адамсыз, автоматика авария болған кезде автоматты түрде ескерту.
Қауіпсіздік және гигиена:
Ешқандай пленка, машина дабыл бермейді.
Машина дабылы мен ауа қысымының жеткіліксіз болған кезде тоқтайды.
Қауіпсіздік күзеті бар қауіпсіздік күзетіштері, күзет дабылы және қауіпсіздік күзеті ашылған кезде тоқтату.
Гигиеналық конструкция, өнім контактілерінің бөліктері sus304 баспайтын болаттан жасалған.
